Cuando un negocio tiene retrasos, devoluciones, errores o fallas repetitivas, es fácil saltar directamente a una solución. El problema es que corregir algo sin entender qué puede estar provocándolo puede generar más trabajo, mayores costos y pocas mejoras.
El diagrama de Ishikawa ayuda a ordenar ese análisis. Permite representar un problema y organizar alrededor de él distintas causas posibles para decidir cuáles conviene investigar antes de tomar una acción correctiva.
Puede aplicarse en una tienda, restaurante, ecommerce, empresa de servicios o proceso administrativo. Además, en esta guía puedes descargar gratis la plantilla de diagrama de Ishikawa en Excel para organizar las causas y registrar qué evidencia necesitas revisar.
El diagrama de Ishikawa es una herramienta visual para identificar y organizar las posibles causas de un problema. También se conoce como diagrama causa-efecto o diagrama de espina de pescado. Su objetivo es ordenar hipótesis para después comprobar cuáles tienen una relación real con el problema.
¿Qué es el diagrama de Ishikawa?
El diagrama de Ishikawa es una herramienta utilizada en gestión de calidad y control operativo y mejora de procesos para explorar qué factores pueden estar provocando un resultado no deseado.
También se conoce como diagrama causa-efecto, diagrama de pescado, diagrama de espina de pescado o fishbone diagram.
Su forma recuerda al esqueleto de un pescado. En un extremo se coloca el problema y desde una línea central salen distintas ramas que agrupan las posibles causas.
Por ejemplo, si un ecommerce despacha tarde, el equipo puede revisar si el problema está relacionado con el personal, el método de preparación, el inventario, la tecnología, los materiales de empaque o el espacio de trabajo.
El valor del Ishikawa está en ampliar y ordenar el análisis antes de decidir qué corregir.
¿Para qué sirve un diagrama de Ishikawa?
El diagrama es especialmente útil cuando el problema ya está identificado, pero todavía no está claro qué lo está provocando.
| Problema observado | Qué puede ayudar a explorar |
|---|---|
| Pedidos entregados tarde | Proceso, personal, inventario, tecnología o transporte |
| Muchas devoluciones | Producto, información, preparación, venta o proveedor |
| Diferencias de inventario | Conteos, registros, recepción, movimientos o sistema |
| Errores de facturación | Procedimiento, datos, capacitación o software |
| Quejas por servicio | Atención, tiempos, comunicación o capacidad |
El objetivo no es encontrar la mayor cantidad posible de causas. Es conseguir una lista suficientemente clara para responder una pregunta práctica: ¿qué deberíamos investigar primero?
Si todavía no sabes en qué parte del proceso se produce la falla, antes puede ser útil mapear el proceso con un flujograma para identificar dónde aparece el problema.
Si el problema fue detectado a partir de cambios en tiempos, defectos, variación o resultados fuera de lo esperado, también puede ser útil revisar el control estadístico de procesos. Esa herramienta ayuda a detectar señales que requieren investigación; el Ishikawa puede utilizarse después para ordenar sus posibles causas.
¿Cómo se estructura un diagrama causa-efecto?
Un diagrama de Ishikawa puede entenderse a partir de tres elementos: el problema, las categorías y las causas.
Problema o efecto: se coloca en un extremo y describe el resultado que quieres analizar.
Categorías: son las ramas principales utilizadas para agrupar posibles causas.
Causas y subcausas: desarrollan cada rama hasta llegar a hipótesis suficientemente concretas para poder investigarlas.
Por ejemplo:
Problema: pedidos despachados tarde.
Categoría: métodos.
Causa: los pedidos no tienen una prioridad definida.
Subcausa: los pedidos cercanos al horario de corte se preparan igual que los demás.
Cuanto más concreta sea una posible causa, más fácil será buscar evidencia para comprobarla.

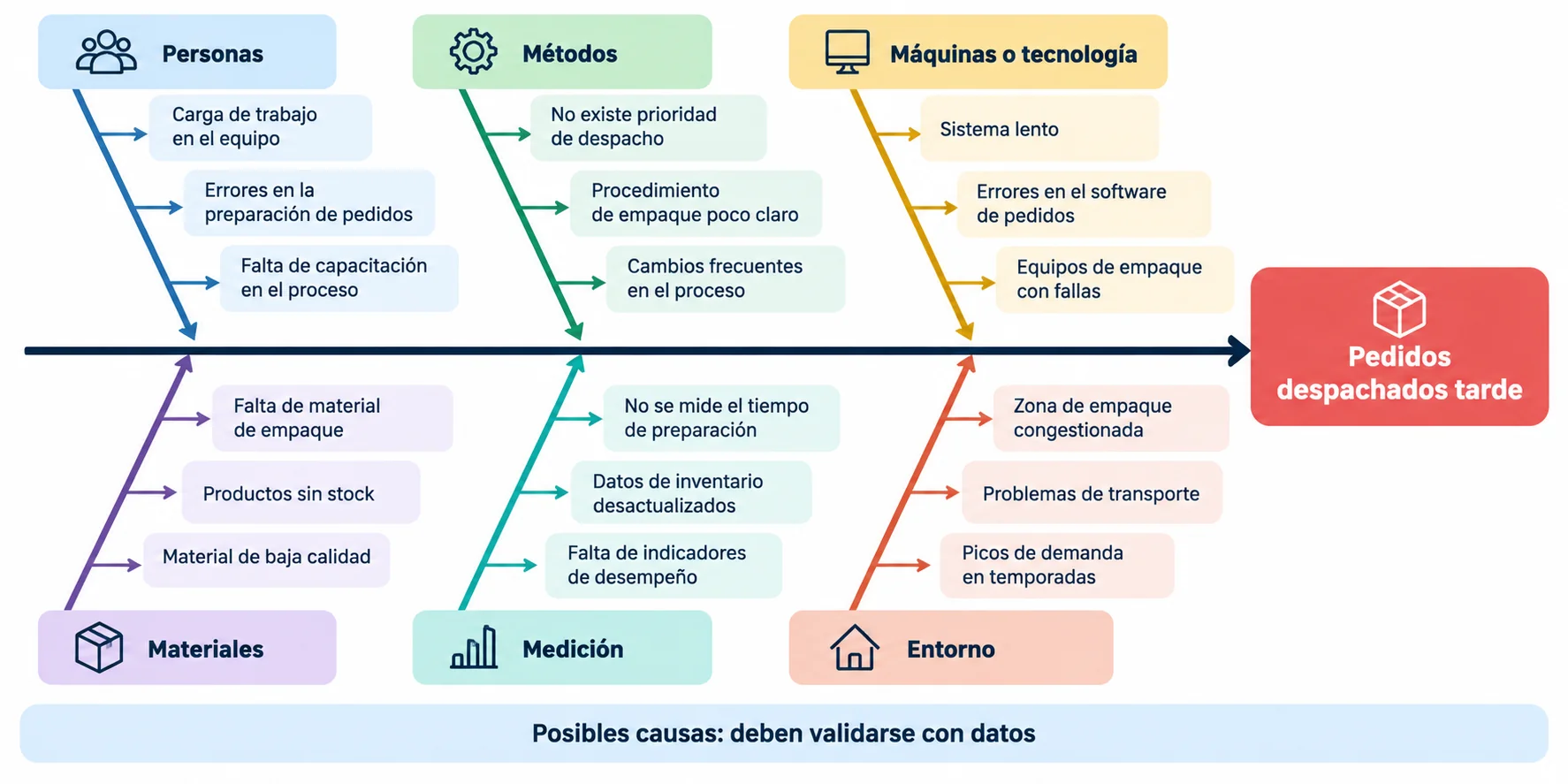

Así se ve la estructura aplicada a un problema de ecommerce. El efecto se coloca al final del diagrama y las ramas agrupan posibles causas que después deben comprobarse con datos.
En este ejemplo, las ramas no representan causas confirmadas. Funcionan como hipótesis de investigación: primero se organizan y después se revisan registros, tiempos, errores y datos operativos para determinar cuáles explican realmente el problema.
Las 6M del diagrama de Ishikawa
Una forma habitual de organizar las ramas utiliza las llamadas 6M de Ishikawa. Estas categorías ayudan a explorar el problema desde diferentes perspectivas y evitan concentrar todo el análisis en una sola explicación.
| Categoría | Qué revisar | Ejemplo |
|---|---|---|
| Personas | Capacitación, experiencia, coordinación y carga de trabajo | Errores durante la preparación |
| Métodos | Procedimientos, secuencia y reglas de trabajo | No existe prioridad de despacho |
| Máquinas o tecnología | Equipos, software y dispositivos | Sistema lento |
| Materiales | Insumos, productos y empaques | Falta material de empaque |
| Medición | Datos, registros e indicadores | No se mide el tiempo de preparación |
| Entorno | Espacio y condiciones de trabajo | Zona de empaque congestionada |
¿Siempre hay que utilizar las 6M?
No. Las 6M funcionan como una guía, pero las categorías pueden adaptarse al tipo de negocio y al problema que se está analizando.
Un restaurante podría trabajar con personas, cocina, pedidos, insumos, equipos y entrega. Un ecommerce podría utilizar inventario, preparación, tecnología, empaque, transporte y atención al cliente.
La regla práctica es sencilla: utiliza categorías que ayuden al equipo a pensar mejor sobre el problema.
Cómo hacer un diagrama de Ishikawa paso a paso
1. Define el problema
Empieza con una situación concreta. Una formulación como “tenemos problemas con los pedidos” es demasiado amplia.
Es mejor formular algo como:
“Los pedidos se están despachando después del horario comprometido”.
Si tienes datos, puedes delimitar todavía mejor el problema:
“Durante agosto, el 18 % de los pedidos se despachó después del horario comprometido”.
El porcentaje puede calcularse así:
Porcentaje de retrasos = pedidos retrasados ÷ pedidos totales × 100
Si hubo 90 pedidos retrasados sobre 500 pedidos:
90 ÷ 500 × 100 = 18 %
Definir bien el problema ayuda a evitar que el diagrama termine mezclando situaciones diferentes.
2. Elige las categorías
Define las ramas principales del diagrama. Puedes comenzar con las 6M o crear grupos más adecuados para tu operación.
En un ecommerce con retrasos podrían ser personas, preparación, inventario, tecnología, empaque y transporte.
Cada categoría debe representar un grupo diferente de posibles explicaciones.
3. Identifica posibles causas
Reúne a las personas que conocen el proceso y registra posibles causas dentro de cada categoría.
En la categoría Inventario, por ejemplo, podrían aparecer productos mal ubicados, diferencias entre inventario físico y sistema o faltantes detectados durante la preparación.
En Tecnología podrían aparecer un sistema lento, órdenes que llegan tarde o fallas de conexión.
En esta etapa no necesitas decidir cuál es la causa correcta. Primero necesitas construir un mapa razonable de posibilidades.
4. Profundiza en las subcausas
Algunas causas todavía serán demasiado generales.
Por ejemplo, escribir “falta capacitación” dice poco sobre lo que realmente ocurre.
Conviene preguntar: ¿qué conocimiento falta?, ¿qué error provoca?, ¿en qué parte del proceso se observa?
La causa podría terminar formulada así:
“El personal nuevo tarda más en preparar pedidos porque todavía no conoce la ubicación de los productos de alta rotación”.
Esta hipótesis es mucho más fácil de observar y verificar.
5. Prioriza y comprueba las causas
Cuando el diagrama esté completo, no intentes corregir todas las causas al mismo tiempo. Selecciona las que tengan una relación razonable con el problema y puedan investigarse mediante evidencia.
| Posible causa | Evidencia que revisar | Prioridad |
|---|---|---|
| Diferencias de inventario | Sistema vs. conteo físico | Alta |
| Falta de personal | Pedidos por hora vs. personal disponible | Media |
| Sistema lento | Tiempo de respuesta por horario | Alta |
| Falta de empaques | Registro de faltantes | Baja |
Una causa escrita en el Ishikawa todavía es una hipótesis. Los datos, registros, observaciones o pruebas deben ayudarte a determinar si realmente existe relación con el problema.
Si necesitas distinguir entre variaciones habituales del proceso y señales que merecen investigación, puedes complementar este análisis con el control estadístico de procesos.
Ejemplo de diagrama de Ishikawa: pedidos con retraso
Supongamos un pequeño ecommerce que prepara 500 pedidos por semana. Durante las últimas semanas detecta que 90 salen después del horario comprometido.
El problema queda definido así:
“18 % de los pedidos despachados fuera del horario comprometido”.
El equipo organiza el análisis en seis ramas:
| Categoría | Posibles causas |
|---|---|
| Personas | Personal nuevo, sobrecarga en horas pico |
| Método | Pedidos sin prioridad, revisión duplicada |
| Tecnología | Sistema lento, impresión tardía de etiquetas |
| Inventario | Productos mal ubicados, diferencias de stock |
| Materiales | Falta de cajas o etiquetas |
| Entorno | Zona de empaque congestionada |
Después de revisar información de la operación, el equipo detecta que muchos pedidos retrasados coinciden con diferencias de inventario y tiempos elevados buscando productos.
Ahora ya no tiene una lista general de problemas. Tiene dos hipótesis concretas para investigar.
Esto evita tomar una decisión apresurada, como contratar más personal, antes de comprobar si la demora realmente se origina por falta de capacidad.
Diagrama de Ishikawa vs. 5 porqués
El diagrama de Ishikawa y los 5 porqués ayudan a analizar causas, pero cumplen funciones diferentes.
| Diagrama de Ishikawa | 5 porqués |
|---|---|
| Explora varias causas posibles | Profundiza en una causa concreta |
| Organiza causas por categorías | Sigue una cadena de preguntas |
| Es útil cuando existen varias explicaciones | Es útil cuando ya existe una hipótesis |
| Ayuda a ampliar el análisis | Ayuda a profundizarlo |
Por ejemplo, el Ishikawa puede mostrar que las diferencias de inventario podrían estar relacionadas con los retrasos. A partir de ahí, preguntar varias veces “¿por qué?” puede ayudar a profundizar en esa rama concreta.
No es necesario elegir una herramienta y descartar la otra. Ishikawa puede utilizarse para abrir el análisis y los 5 porqués para profundizar posteriormente en una hipótesis específica.
Errores comunes al utilizar un diagrama de Ishikawa
| Error | Cómo corregirlo |
|---|---|
| Definir un problema demasiado amplio | Delimita resultado, proceso y periodo |
| Culpar primero a las personas | Revisa también método, tecnología, materiales y entorno |
| Utilizar las 6M como obligación | Adapta las categorías al problema y al negocio |
| Tomar una posible causa como verdadera | Define qué evidencia necesitas revisar |
Un buen Ishikawa no es el que tiene más ramas. Es el que ayuda a convertir un problema poco claro en preguntas que puedan investigarse.
Plantilla de diagrama de Ishikawa en Excel gratis
Puedes utilizar nuestra plantilla gratuita de diagrama de Ishikawa en Excel para aplicar el método a un problema real de tu negocio.
La plantilla permite definir el problema, organizar las causas por categorías, registrar causas y subcausas y anotar qué evidencia necesitas revisar antes de considerar una hipótesis como confirmada.
Puedes reutilizarla para analizar retrasos, devoluciones, diferencias de inventario, errores administrativos, fallas de servicio y otros problemas de la operación.
La recomendación es completar primero el análisis con las personas que conocen el proceso y después utilizar la sección de validación para decidir qué causas merecen investigación.
Preguntas frecuentes sobre el diagrama de Ishikawa
¿Diagrama de Ishikawa y diagrama causa-efecto son lo mismo?
Sí. También se conoce como diagrama de espina de pescado, diagrama de pescado o fishbone diagram. Todos estos nombres hacen referencia a la misma herramienta de análisis.
¿Cuáles son las 6M de Ishikawa?
Las 6M de Ishikawa son Personas, Métodos, Máquinas o tecnología, Materiales, Medición y Entorno. Funcionan como categorías para organizar posibles causas, pero pueden adaptarse según el proceso, el sector y el problema que se quiere analizar.
¿El diagrama de Ishikawa identifica la causa raíz?
No automáticamente. El diagrama ayuda a identificar y organizar posibles causas. Después necesitas datos, registros, observación u otra evidencia para determinar cuáles tienen una relación real con el problema.
¿Qué hacer después del análisis?
El diagrama de Ishikawa es útil cuando sabes qué está saliendo mal, pero todavía necesitas entender por qué podría estar ocurriendo.
Una vez que tengas causas prioritarias y evidencia suficiente, el siguiente paso depende del tipo de problema.
Si necesitas gestionar un problema relevante desde la investigación hasta la acción correctiva y la prevención de recurrencias, puedes continuar con el método 8D.
Si se trata de un problema repetitivo que requiere medición, análisis, mejora y control, revisa cómo aplicar DMAIC para mejorar procesos.
Si la causa confirmada está relacionada con un error operativo que puede prevenirse mediante el diseño del proceso, también puedes revisar cómo prevenir errores con Poka-Yoke.
Estas herramientas forman parte de un enfoque más amplio de control operativo y mejora de procesos, donde el objetivo no es solo detectar problemas, sino analizarlos, corregirlos y reducir su repetición.
Y si quieres comenzar con tu propio problema, descarga la plantilla gratuita de Ishikawa en Excel y organiza las posibles causas antes de decidir qué corregir.
